R-CNN
0. Object Detection이란?
- 객체 감지는 여러 물체에 대해 어떤 물체인지 분류하는 Classification 문제와
그 물체가 어디 있는지 박스(Bounding box)를 통해 위치 정보를 나타내는
Localization 문제를 둘 다 해내는 분야를 뜻한다. - 현대 obj detection의 시초인 two stage object detection R-CNN을 알아보자.
1. 정의

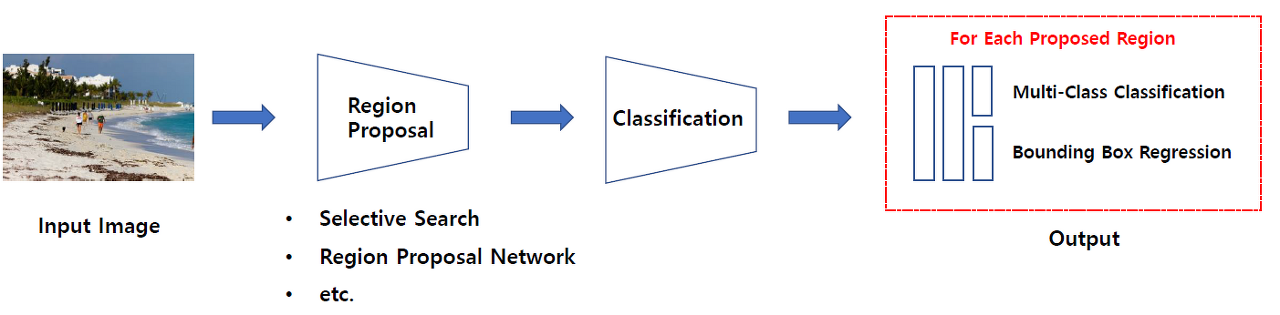

- classification을 수행하는 CNN과 localization을 위한 regional proposal을 연결한 two-stage detector 모델
- regional proposal로 selective search 사용
- two-stage detector : R-CNN, Fast R-CNN, Faster R-CNN
- one-stage detector : regional proposal과 classification을 동시에 하는 모델
- Ex) YOLO, SSD
- classification으로 object가 box내에 있는지,판단하고 Bounding box regressor를 이용하여 Bounding box를 찾아낸다.
1-1. regional propsal이란?
- object가 있을만한 영역을 추출
- Ex) selective search, regional propsal Network(RPN)
1) selective search란?
- Color, 무늬(Texture), 크기(Size), 형태(Shape)에 따라 유사한 Region을
계층적 그룹핑 방법으로 계산한뒤 bounding box를 그리는 기법
2) RPN는 이후 Faster R-CNN 참고
1-2. classification란?
- CNN을 통해 추출한 벡터를 가지고 각각의 클래스 별로 SVM Classifier를 통해 학습시킨다.

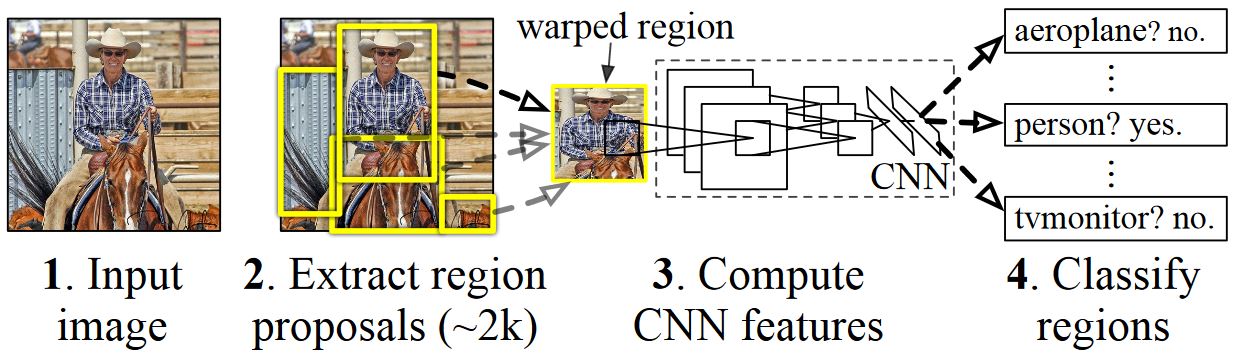

- Figure 1 참고
2. 프로세스
- 1) Input image에 selective search를 통해 regional proposal output(RoI라 통칭) 2,000개를 추출하여 복사한다.
- 그리고 각각 croping 한다.
- 2) 2,000개의 RoI를 CNN모델에 넣기 위해 w, b를 동일한 size로 맞춘다.
- 이렇게 데이터를 동일한 size로 바꾸는 작업을 warping이라 한다.
- Q. 왜 동일한 size로 만들까?
- Convolution Layer에 input size가 고정적이지않고 FC layer에서의 input size는 고정이므로
Convolution Layer에 대한 output size도 동일한 size로 줘서 output size를 동일하게 하려는것
- 3) 2,000개의 wraped image를 CNN모델에 넣는다.
- 4) 각각의 CNN 결과값을 classification해서 object가 bounding box내에 있는지 판별하여 결과를 얻는다.
3. Bounding-Box regression
3-1. 정의
- ${(P^i, G^i)}_{i=1, ...,N}$ : $ N $ 개의 training set
- $P^i = (P_x^i,P_y^i,P_w^i,P_h^i) $
: $P^i$는 RoI 예측 box인 $P^i$의 중심좌표값($x,y$)과 $width$와 $height$을 지정한다. - $G = (G_x,G_y,G_w,G_h) $
: $G^i$는 같은 방법으로 ground-truth인 bounding box를 지정한다. - Figure 4에서는 소문자로 표기한다.
+ ground truth란?
- 학습하고자 하는 데이터의 원본 혹은 실제 값 (정답 레이블 y값)
3-2. 목표
- Roi 예측 box인 $P$를 ground-trouth $G$에 매핑해서 변환을 학습하는 것이다. ($P$가 $G$에 유사하게 되도록 만드는것)
- 따라서 Roi 예측 box인 $P$와 Ground truth의 Bounding box $G$의 차이( Loss값)가 최소한이 되도록 학습된다.
3-3. 과정
1) $ d_\star(P) $ 란?
- input $P$를 예측된 ground truth box인 $\hat{G}$에 transformation시키는 변수
- $\hat{G}_x = P_wd_x(P) + P_x$
- $\hat{G}_y = P_hd_y(P) + P_y$
- $ \hat{G}_w = P_w $ exp $(d_w(P)) $
- $ \hat{G}_h = P_h $ exp $(d_h(P)) $
- $x, y$는 좌표값으로 위치만 변형시켜주면 되기때문에 선형함수를 썼지만
- $w, h$는 이미지의 비율에 맞춰서 변형시켜야 하기때문에 exponential함수를 사용했다.
- $ w^{T}_\star $를 업데이트해서 $ d_\star(P) $를 얻는것이 목표
- (1) $ d_\star $ 함수를 구하기전에 CNN을 통과할 때 pooling 5 layer서 얻어낸 feature vector(map)를 사용하는데
- 이것을 $ \phi_5 (P) $라고 정의한다.
- (2) 그리고 함수에 학습 가능한 weight 벡터($ w^{T}_\star $)를 주어 계산한다.
- $d_\star(P) = w^{T}_\star \phi_5 (P) $
- $ w^{T}_\star $는 Ridge regression으로 정규화해서 weight를 optimizer
- 릿지 회귀(Ridge Regression)란?
- 평균제곱오차(MSE)를 최소화하면서 $P $의 계수인 $w_\star$의 L2 norm을 제한하는 기법
- 하이퍼파라미터 λ가 클수록 β의 L2 norm이 줄어든다 (λ는 3-4에서 설명)
2) $t_\star$ 란?
- $ (P,G) $의 training의 regression targets
- $P$를 $G$로 이동하기위해 필요한 이동량
- $ t_x = (G_x-P_x) / P_w $
- $ t_y = (G_y-P_y) / P_h $
- $ t_w = log(G_w / P_w) $
- $ t_h = log(G_h / P_h) $
3-4. Bounding-Box regression Point
- 1) 정규화는 꽤나 중요하다.
- validation set를 기반으로 λ = 1000으로 설정한다.
- 2) 사용할 training 쌍 $(P,G)$을 선택할 때 주의를 기울여야 한다.
- 직관적으로 P가 모든 ground-truth box들과 거리가 멀다면 P를 ground-truth box G로 변환하는 작업은 의미없다.
P와 같은 예를 사용하면 희망 없는 학습 문제가 발생하기 때문에
proposal P가 적어도 하나의 ground-truth box 근처에 있는 경우에만 학습한다. - overlap 부분이 threshold(validation set에선 0.6 사용)보다 큰경우에만 최대 IoUoverlap(둘이상 중첩되는 경우)갖는
ground-truth box G에 P를 할당하여 "근접성"을 구현하고 할당되지 않은 모든 proposal은 삭제한다. - test할때 각 proposal에 점수를 매기고 새로운 detection window를 한번만 예측한다.
4. 단점
- 2,000개 RoI 영역 각각에 모두 CNN 연산을 해야해서 시간이 오래 걸린다.
- 속도 저하의 가장 큰 병목 구간은 selective search를 통해서 찾은 2,000개의 영역에 모두 CNN inference를 진행하기 때문이다.
- 이를 보완한 Network가 SPPnet이다.
Reference
Rich feature hierarchies for accurate object detection and semantic segmentation
