EfficientDet 논문 리뷰

EfficientDet : Scalable and Efficient Object Detection

1. Introduction

정확한 object detection을 위한 발전이 이루어지지만 그만큼 비용이 비싸지고 있다.
큰 모델 사이즈와 비싼 계산비용으로 대기시간(latency)이 매우 제한되어
로봇 공학 및 자율주행 자동차와 같은 application 배포를 하는데 어려움이 발생한다.

one-stage, anchor-free detectors, 기존모델을 압축한것과 같은
효율적인 detertor architecture를 개발하는 것을 목표로 이전에 많은 작업들이 있었지만
efficiency를 높일수는 있으나 accuracy는 낮아지는 trade-off 현상이 발생한다.
이 논문은 이를 해결하기 위한 근본적인 질문으로

• 광범위한 resource 제약(예: 3B ~ 300B FLOPs)에 걸쳐 더 높은 accuracy와
  더 나은 efficiency을 모두 가진 scalable(확장가능한) detection architecture를 구축할 수 있는지에서 시작한다.

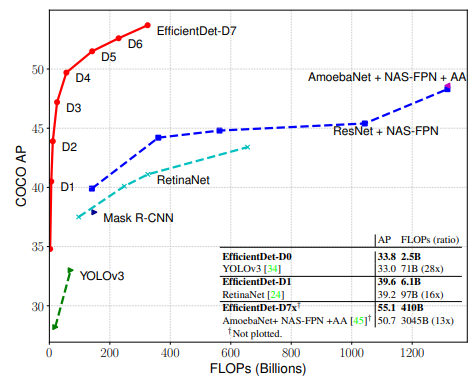

• EfficientDet은 다른 detector보다 적은 parameter와 FLOP로
  새로운 state-of-the-art 55.1% COCO AP를 달성한다.

1-1. efficient multi-scale feature fusion

• input feature map의 resoultion(해상도)가 다르기 때문에,
  결합된 output feature에 weight를 다르게 줘야한다.
  (이전까지는 feature map을 그대로 더해서(a:FPN) 같은 weight를 줬다)

• 이를 해결하기위해 간단하지만 효과적인 bi-directional feature pyramid network(BiFPN)을 제안한다.

이전 detector은 backbone network의 pyramidal feature hierarchy를 기반으로 바로 수행된다.

(a) FPN : top-down + multi-scale feature
(b) PANet : FPN + extra bottom-up path
(c) NAS-FPN : 모델이 자동으로(AutoML) 찾아낸 불규칙한 neural architecture

• GPU 사용하는데 많은 시간이 걸리고 불규칙한 feature들이 나오기때문에 모델을 설명하는데 어렵다.

(d) BiFPN

• input feature map들의 중요도에 따라 weight를 다르게 두는 학습가능한 weight이고,
  반복적으로 top-down, bottom-up하면서 multi-scale feature를 결합한다.
  논문에서는 multi-scale feature fusion으로 최적화한다.

1-2. model scaling

• 정확도를 높이기위해 더 큰 backbone network를 사용하거나 input image size를 늘림으로써
  baseline detector의 scale을 늘리는게 일반적인 방법인데

• 논문에서는 backbone, feature network, box/class prediction network에 대한
  resolution/depth(layer)/width(channel)를 scale up하는
  compound scaling method를 사용한다. 이 방법 또한 정확도와 효율을 높인다.

• BiFPN로 만든 backbone efficientNet + compound scaling

=> efficientDet

2. BiFPN

2-1. BiFPN이 나오게된 계기

서로 다른 input feature들을 fusing하는 과정에서 기존 논문들은 input feature들에 대한 구분없이 단순히 더하는 방식을 취했다.

하지만 input feature들은 서로 다른 resolution을 가지고 있어서 output feature를 생성하는데 미치는 영향 또한 같을 수는 없다.

이에 대한 해결책으로 본 논문에서는 input feature들의 서로 다른 importance를 학습하는 learnable weights를 도입한 BiFPN (bi-directional feature pyramid network) 를 선택하였다.

2-2. Problem Formulation

Multi-scale fusion의 목적은 서로 다른 resolution을 가진 feature들을 하나로 합치는것이다.

$\vec{P^{in}}$=($P_{l1}^{in}$,$P_{l2}^{in}$,...) 라는 multiscale있다고 하면
여기서 $P_{li}^{in}$는 level $l_{i}$에서의 feature를 의미한다.

$\vec{P^{out}}=f(\vec{P^{in}}$)

이때 다른 features를 효과적으로 aggregate하는 transformation f를 찾는 것이 목표이다.

2-3. Cross-Scale Connections

FPN

${P_{7}}^{out}$= Conv(${P_{7}}^{in}$)

${P_{6}}^{out}$= Conv(${P_{6}}^{in}$ + Resize(${P_{7}}^{out}$))

$\cdots$

${P_{3}}^{out}$= Conv(${P_{3}}^{in}$ + Resize(${P_{4}}^{out}$))

여기서 Resize 는 resolution matching을 위해 upsampling 혹은 downsampling을 하는것을 의미하고
Conv 는 convolutional operation을 뜻한다.

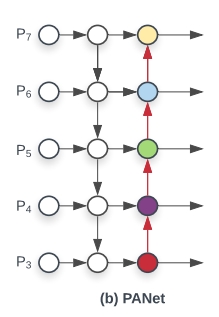

PANet

FPN에 bottom-up방식을 한번더 추가한것이다.
FPN과 NAS-FPN 보다 정확도는 높지만 더 많은 파라미터를가지고 있고 계산량도 많기 떄문에 효율성이 떨어진다.

NAS-FPN

NAS-FPN에서는 아키텍쳐를 직접 설계하지 않고 neural architecture search를 통해
학습하는 방식을 사용하였으나 시간이 오래 걸리고 해석이나 수정하는데 있어 어려움이 있다는 단점이 있다.

BiFPN

1. 단 한 개의 input edge를 갖는 node는 제거하였다. 제거한 이유는 단 한 개의 input edge를
   가지는 node는 feature netowrk를 생성하는데 그다지 많은 영향을 끼치지 않기 때문이다.

2. 더 많은 feature fusion을 하기 위해 보라색 엣지를 추가해주었다.

3. repeated blocks를 반복하여 high-level feature fusion이 가능하게 해주었다.

2-4. Weighted Feature Fusion

이전 방법들은 구분없이 모든 input features들을 다룬다.
하지만 다른 input features는 다른 resolution(해상도)를 가지고있기 때문에 output feature들을 똑같이 다루면 안된다.
따라서 각각의 input 값에 추가적인가중치를 적용하여서 각각의 input feature의 중요도를 네트워크가 학습하게 한다.

Unbounded fusion

학습가능한 가중치 w는 feature당 scalar값,channel당 vetor값 또는 pixel당 다차원tensor값이 될수있다.
작은 계산 비용으로 상대적으로 좋은 정확성을 가질수있지만 scalar가중치는
트레이닝시키는것에 있어서 불안정함을 유발할 수 있다(w값이 무한대로 커지거나 작아질수있다).

• 따라서 각각의 가중치에 범위를 정해서 가중치값을 정규화해야된다.

Softmax-based fusion

Softmax를 사용하면 범위가 0과1사이로 가각의 input feature에 중요도에 따른 모든 가중치를 정규화할 수 있다.
하지만 softmax는 계산량이 너무많아서 GPU 하드웨어의 속도를 크게 저하시킨다.

Fast normalized fusion

각각의 가중치는 Relu함수를 적용한 후이기 때문에 $w_{i}$$\geq$0 이 보장되어있다.
따라서 Fast normalized fusion식에서 분모의 값이 0이되는것을 막기위하여 $\epsilon$ = 0.0001를 더해준다.
Softmax-based fusion과 마찬가지로정규화된 가중치는 모두 0과1사이가 될 뿐 만아니라 훨씬 효율적이다.

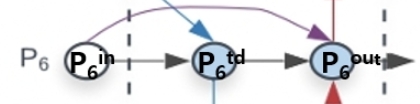

2-5. BiFPN concrete example

BiFPN는 bidirectional cross-scale connections 과 fast normalized fusion의 합이다.

${P_{6}}^{td}$= Conv($\frac{w_{1} ·{P_{6}}^{in}+w_{2}·Resize({P_{7}}^{in})}{w_{1}+w_{2}+\epsilon}$)

${P_{6}}^{out}$= Conv($\frac{w_{1}' ·{P_{6}}^{in}+ w_{2}' ·{P_{6}}^{td} +w_{3}'·Resize({P_{5}}^{out})}{w_{1}'+w_{2}'+w_{3}'+\epsilon}$)

효율성을 향상시키기위해 depthwise separable convolution을 하고 각각의 convolution을 시행한후에 batch normalization과 activation을한다.
->convolution을 할때 depthwise separable convolution를 하게되면 기존의 convolution보다 파라미터수와 연산량이 훨씬적어서 효율성이 향산된다.

depthwise separable convolution

H* W* C 의 conv output을 C(channel)단위로 분리하여 각각 conv filter을 적용하여 output을 만들고 그 결과를 다시 합치면
conv filter가 훨씬 적은 파라미터를 가지고서 동일한 크기의 아웃풋을 낼 수 있다.

3. EfficientDet

• BiFPN에 기초하여, 저자들은 EfficientDet이라는 새로운 detection 모델을 만들었다.
  EfficientDet의 네트워크 구조와 새로운 compound scaling 메소드를 알아보자.

3-1. EfficientDet Architecture

EfficientDet의 전체적인 구조는 위 이미지와 같다.
그동안의 one-stage detector들의 패러다임을 모두 따랐고 SSD,FPN,YOLO,Focal Loss 내의 모든 개념을 포함시켰다.

• Backbone 네트워크로는 ImageNet으로 사전훈련된 EfficientNet을 사용했다.
• Feature Network에는 앞에 소개된 BiFPN을 적용하였고 이것으로 Backbone에서 {$P_3,P_4,P_5,P_6,P_7$} 피쳐맵을 추출해낸다.
  (BiFPN에선 반복적인 top-down과 bottom-up을 통해 피쳐들을 합친다 (Feature Fusion))
• 이 피쳐맵들은 Focal Loss에서 사용했던것과 같은 head에 전달되고 각각 class subnet, box subnet을 통해 예측을 한다.

3-2. Compound Scaling

저자들은 정확성과 효율성 모두 최적화하는 것을 목표로 하여
광범위한 컴퓨팅 리소스 제약조건을 충족할 수 있는 모델을 개발하고자 했다.
핵심 목표는 baseline인 EfficientDet model을 어떻게 스케일업 하느냐였다.
그동안 인풋 이미지의 크기를 키우거나, 더욱 깊은 backbone 네트워크를 구성하는 등
기존 연구에서 스케일 업을 시도했으나 대부분 단일, 혹은 제한된 dimention만을 스케일업하여 효용성이 떨어졌다.
하지만 최근 이미지 classification에서 연구된 EfficientNet은
width, depth, input resolution 모두를 적절한 비율로 동시에 스케일업(compound scaling)함으로써 놀라운 효율성을 보여줬다.

• 이 연구에 영감을 받아 저자들은 object detection에서도 적용가능한 새로운 compound scaling방법을 제안한다.
  간단한 compound coefficient $ϕ$를 사용하여 Backbone, BiFPN, class/box network, resolution demension 모두를 스케일업한다.

object detection의 demension은 너무 많기 때문에 grid search대신 휴리스틱 접근법을 사용했다.

Backbone network

<EfficientNet의 compound scaling method>

저자들은 EfficientNet의 B0부터 B6까지의 똑같은 width/depth 스케일링 계수(coefficient)를 사용했다.
이것으로 ImageNet으로 사전훈련된 checkpoint들을 손쉽게 재사용할 수 있다.

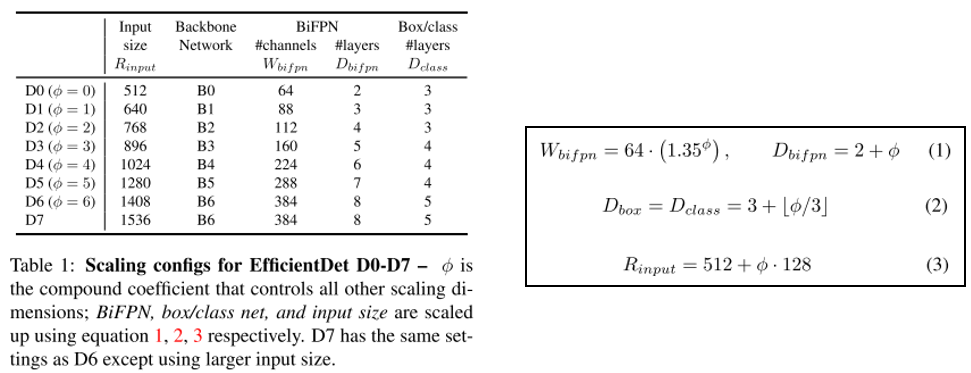

BiFPN network

(1) $D_{bifpn} = 3 + ϕ $

BiFPN의 Depth(#layers)는 정수로 맞춰줘야하기때문에 linear하게 증가시켰다.

(1) $W_{bifpn} = 64·(1.35^ϕ)$

BiFPN의 Width(#chnnels)는 EfficientNet과같이 exponential하게 증가시켰다.
저자들은 {$1.2, 1.25, 1.3, 1.35, 1.4, 1.45$} 의 값들 모두 grid search를 통해,
$1.35$ 라는 최적의 값을 찾았고 이것을 scaling factor로 사용했다.

Box/Class prediction network

(2) $W_{pred} = W_{bifpn}$
(2) $D_{box} = 3 + |\frac{ϕ}{3}|$

Focal Loss 논문의 RetinaNet에서 사용한 box/class predictor(convolution 구조)를 사용했고,
width(#channels)는 BiFPN과 동일하게 증가시킨다.
Depth(#layers)는 위의 식과같이 linear하게 증가시켰다.

Input Image resolution

(3) $R_{input} = 512 + ϕ·128 $

BiFPN의 피쳐맵을 사용하기때문에 이미지 해상도는 128로 나누어질수있어야한다.
따라서 위와같은 식으로 linear하게 증가시켰다.

Backbone의 width와 depth,
BiFPN의 width와 depth,
box/class predictor의 width와 depth,
인풋 이미지 resolution 모두를 스케일업 한다.

4. Experiments

(1),(2),(3) 의 수식들과 각기다른 계수 $ϕ$를 사용하여,
저자들은 $D0(ϕ=0)$부터 $D7(ϕ=7)$까지의 EfficientDet을 개발했다.
D7과 D7x는 같은 BiFPN을 가지고있지만 D7이 더 큰 해상도를 사용하고
D7x는 더 큰 backbone 네트워크을 사용하고 P3부터 P8까지 피쳐맵 하나를 더 갖는다.

논문에서는 휴리스틱 기법으로 찾았기때문에 아마 최적의 방법은 아닐 수 있다고 언급하지만,
이런 간단한 Compound Scaling을 통해 단지 dimension 하나만 스케일링 하는것보다 매우 의미있는 효율상승을 보여준다.

• B0~B7 : efficientNet의 input resolution과 channel, layer에 따른 baseline




모델간 성능 평가

Table2는 efficientDet과 다른 모델과 비교한 것인데
efficientDetD0이 28배 더 적은 FLOP로 YOLO-v3과 유사한 accuracy를 달성한다.

retinanet 및 mask-RCNN과 비교했을때,
EfficientDetD1,D2는 최대 8배 적은 parameter와 21배 적은 FLOP로 유사한 정확도를 달성한다.

EfficientDet은 다른 모델에 비해 parameter(Params)의 수와 FLOP가 압도적으로 적어 효율적이다.

• GPU에서 최대 4.1배, CPU에서 10.8배 더 빠르다.

5. Conclusion

• 논문에서는 효율적인 object detection을 위해 network architecture를 선택하고 정확도와 효율성을 향상시키기 위해
  BiFPN와 맞춤형 compound scaling 방법을 제안한다.

• 이러한 optimization를 기반으로 EfficientDet을 개발하고 더 나은 accuracy과 efficiency를 달성한다.

• 특히, scale된 EfficientDet는 이전의 object detection 모델보다 훨씬 적은 paramter와 FLOP로 state-of-the art accuracy를 달성한다.

---
